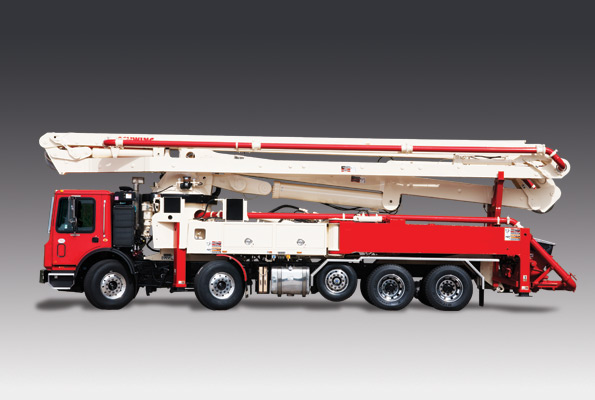

S 46 SX

ESPECIFICACIONES


View S 46 SX Brochure


ESPECIFICACIONES

Inglés

Métrico

Alcance vertical 149′ 7″ 45.3 m
Alcance horizontal 136′ 10″ 41.7 m
Alcance debajo de nivelación con punta de manguera 111′ 33.8 m
Diámetro de línea de tubería 5 in 125 mm
Tipo / Secciones de pluma Roll & Fold® aéreo/ 4
Rotación de la pluma 380 grados
Altura de despliegue 39′ 6″ 12 m
Tipo de estabilizador – delantero Súper X, Oscilación y gato hidráulico
Tipo de estabilizador – trasero Oscilación y gato hidráulico
Presión contra el suelo de estabilizador sin balastro de madera (delantero/trasero) 367/353 psi 25.3/24.3 bar
Presión contra el suelo de estabilizador con balastro de madera (delantero/trasero) 104/100 psi 7.2/6.9 bar
Ancho de estabilizador – delantero 27′ 3″ 8.3 m
Ancho de estabilizador – trasero 27′ 3″ 8.3 m
Largo de estabilizador 29 ft 8.8 m

ESPECIFICACIONES DE LA BOMBA

2525H-6 120/85 MPS

Inglés

Métrico

Producción teórica de concreto 213 yardas³/h 163 metros³/h
Máx. presión en el concreto 1169 psi 80 bar
Máx. carreras por minuto 22
Máx. tamaño de agregado 2.5 in 63.5 mm
Diámetro del cilindro de materiales 10 in 254 mm
Carrera del cilindro de materiales 98 in 2500 mm
Diámetro del cilindro diferencial 4.7 in 120 mm
Máx. caudal de aceite 158.5 gal/min 600 l/min
Tipo de conjunto de circuitos hidráulicos MPS
Tipo de válvula B Rock
*Las especificaciones de la bomba son para unidades estándar. Hay otras unidades disponibles. Las especificaciones están sujetas a cambios sin previo aviso.



SISTEMAS Y BENEFICIOS

Roll and Fold® aéreo de 4 secciones

El diseño innovador del Roll and Fold® aéreo es ideal para obras en puentes, comerciales e industriales. Cientos de contratistas de bombeo y concreto han descubierto la versatilidad de una pluma cuya sección principal articula 180 grados.

Estabilizadores Súper X

Incorpora los exclusivos estabilizadores Súper X de Schwing que se pueden ajustar con rapidez y suministran una plataforma compacta y estable para bombear.

Kit de bomba de generación 3

Supera todas las demás bombas de concreto en proyectos de alta visibilidad y a la vez coloca millones de metros en vaciados diarios.

Control de véctores

Datos valiosos operacionales a su alcance para monitorear el proceso de bombeo desde la caja de control remoto.

Rock Valve™

Ninguna otra válvula de secuenciación de concreto une el menor costo de mantenimiento por metro y la facilidad de reconstruir que la Rock Valve™.
COMENTARIOS DEL PRODUCTO
"Las bombas de concreto Schwing han probado una y otra vez que son mejores que la competencia. HDCE es una empresa nueva que comenzó usando Schwing, que ha visto los equipos de la competencia y que compró una bomba de la competencia. Sin embargo, al comprar los costos con los demás, Schwing les gana de sobra. La nueva de 46 metros es otra herramienta que usamos a diario. La 46 es versátil, deja una huella casi imperceptible y tiene la fuerza de una pluma grande. La entrega del concreto es perfecta en la punta de la pluma. Tenemos operadores con una experiencia de 20 – 25 años y a ellos les encanta la 46."

-
-Lorne Whittle, H.D. Construction Equipment, Inc.
