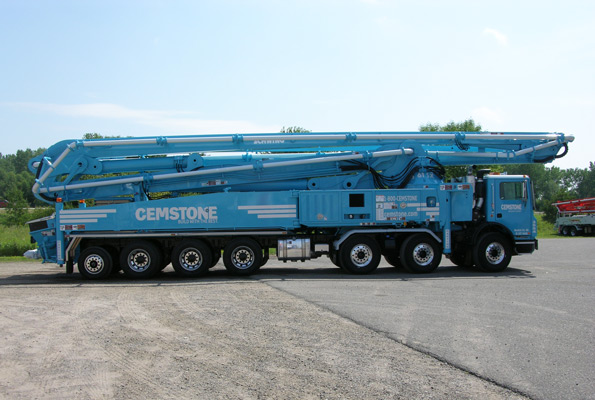

S 61 SX

ESPECIFICACIONES


View S 61 SX Brochure


ESPECIFICACIONES

Inglés

Métrico

Alcance vertical 197′ 1″ 60.1 m
Alcance horizontal 184′ 6″ 56.1 m
Alcance debajo de nivelación con punta de manguera 149′ 11″ 45.7 m
Diámetro de línea de tubería 4.5 in 112 mm
Tipo / Secciones de pluma Roll & Fold® aéreo/ 4
Rotación de la pluma 380 grados
Altura de despliegue 59′ 8″ 18.2 m
Tipo de estabilizador – delantero Súper X, Extensión y gato hidráulico
Tipo de estabilizador – trasero Oscilación y gato hidráulico
Presión contra el suelo de estabilizador sin balastro de madera (delantero/trasero) 760/739 psi 52.4/51 bar
Presión contra el suelo de estabilizador con balastro de madera (delantero/trasero) 67/65 psi 4.6/4.5 bar
Ancho de estabilizador – delantero 29′ 2″ 8.9 m
Ancho de estabilizador – trasero 41 ft 12.5 m
Largo de estabilizador 37′ 8″ 11.5 m

ESPECIFICACIONES DE LA BOMBA-  2525H-6 120-85 MPS

Inglés

Métrico

Producción teórica de concreto 213 yardas³/h 163 metros³/h
Máx. presión en el concreto 1169 psi 80 bar
Máx. carreras por minuto 22
Máx. tamaño de agregado 2.5 in 63.5 mm
Diámetro del cilindro de materiales 10 in 254 mm
Carrera del cilindro de materiales 98 in 2500 mm
Diámetro del cilindro diferencial 4.7 in 120 mm
Máx. caudal de aceite 158.5 gal/min 600 l/min
Tipo de conjunto de circuitos hidráulicos MPS
Tipo de válvula B Rock
*Las especificaciones de la bomba son para unidades estándar. Hay otras unidades disponibles. Las especificaciones están sujetas a cambios sin previo aviso.



SISTEMAS Y BENEFICIOS

Roll and Fold® aéreo de 4 secciones

El diseño innovador del Roll and Fold® aéreo es ideal para obras en puentes, comerciales e industriales. Cientos de contratistas de bombeo y concreto han descubierto la versatilidad de una pluma cuya sección principal articula 180 grados.

Pluma desmontable opcional

Esta pluma opcional se puede desmontar y montar a cientos de metros de la bomba.

Estabilizadores Súper X

Incorpora los exclusivos estabilizadores Súper X de Schwing que se pueden ajustar con rapidez y suministran una plataforma compacta y estable para bombear.

Eje de dirección trasera opcional

Ingrese y salga de los sitios de trabajo con confianza gracias al eje de dirección trasera opcional. Esta opción de Schwing utiliza ejes Mack para que el eje de dirección trasero sea amparado por la garantía del camión.

Kit de bomba de generación 3

Supera todas las demás bombas de concreto en proyectos de alta visibilidad y a la vez coloca millones de metros en vaciados diarios.

Control de véctores

Datos valiosos operacionales a su alcance para monitorear el proceso de bombeo desde la caja de control remoto.

Rock Valve™

Ninguna otra válvula de secuenciación de concreto une el menor costo de mantenimiento por metro y la facilidad de reconstruir que la Rock Valve™.

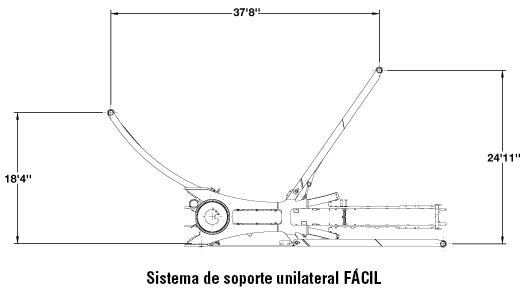

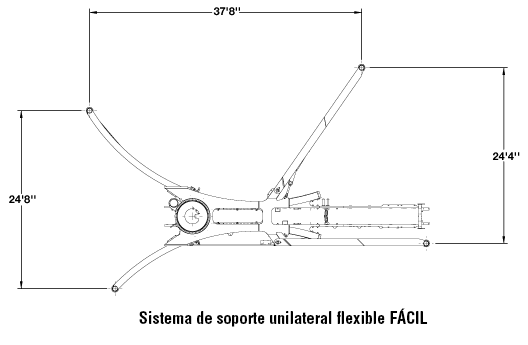

Sistema de estabilizadores unilaterales EASy

Reduzca la huella de varias bombas con el sistema de estabilizadores unilaterales que permite la extensión completa y segura de la pluma integrando el proceso con los controles de la pluma.
