S 31 XT

ESPECIFICACIONES


View S 31 XT Brochure


ESPECIFICACIONES

Inglés

Métrico

Alcance vertical 99′ 11″ 30.5 m
Alcance horizontal 86′ 11″ 26.5 m
Alcance debajo de nivelación con punta de manguera 49 ft 14.9 m
Diámetro de línea de tubería 5 in 125 mm
Tipo / Secciones de pluma Telescópico Doble Z / 4
Rotación de la pluma 730 grados
Altura de despliegue 18′ 8″ 5.7 m
Tipo de estabilizador – delantero Telescópico y gato hidráulico
Tipo de estabilizador – trasero Oscilante y gato hidráulico
Presión contra el suelo de estabilizador sin balastro de madera (delantero/trasero) 441/353 psi 30.4/24.3 bar
Presión contra el suelo de estabilizador con balastro de madera (delantero/trasero) 80/64 psi 5.5/4.4 bar
Ancho de estabilizador – delantero 20′ 5″ 6.2 m
Ancho de estabilizador – trasero 18′ 8″ 5.7 m
Largo de estabilizador 23′ 9″ 7.2 m

ESPECIFICACIONES DE LA BOMBA –  2023-5 130/80 MPS

Inglés

Métrico

Producción teórica de concreto 208 yardas³/h 159 metros³/h
Máx. presión en el concreto 1007 psi 70 bar
Máx. carreras por minuto 32
Máx. tamaño de agregado 2.5 in 63.5 mm
Diámetro del cilindro de materiales 9 in 230 mm
Carrera del cilindro de materiales 79 in 2006.6 mm
Diámetro del cilindro diferencial 5.1 in 130 mm
Máx. caudal de aceite 105.7 gal/min 400 l/min
Tipo de conjunto de circuitos hidráulicos MPS
Tipo de válvula M Rock
*Las especificaciones de la bomba son para unidades estándar. Hay otras unidades disponibles. Las especificaciones están sujetas a cambios sin previo aviso.




Para ver subtítulos en español, hacer clic al icono de “Subtitles/CC” en la barra de YouTube baja a la derecha.

SISTEMAS Y BENEFICIOS

Pluma telescópica XT de 5 secciones

Esta pluma de 5 secciones brinda versatilidad ya que convierte dos máquinas en una. En lugares con bajo espacio aéreo, la pluma solo necesita un espacio libre u holgura de 18’-8” para desplegarse en los trabajos que otras bombas no pueden.

Kit de bomba de generación 3

Supera todas las demás bombas de concreto en proyectos de alta visibilidad y a la vez coloca millones de metros en vaciados diarios.

Control de véctores

Datos valiosos operacionales a su alcance para monitorear el proceso de bombeo desde la caja de control remoto.

Rock Valve™

Ninguna otra válvula de secuenciación de concreto une el menor costo de mantenimiento por metro y la facilidad de reconstruir que la Rock Valve™.
COMENTARIOS DEL PRODUCTO

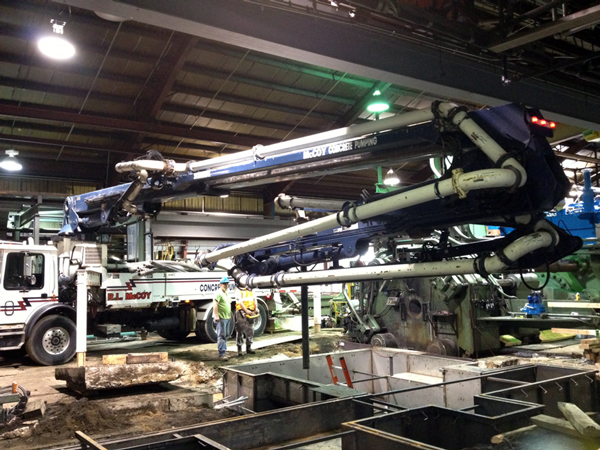

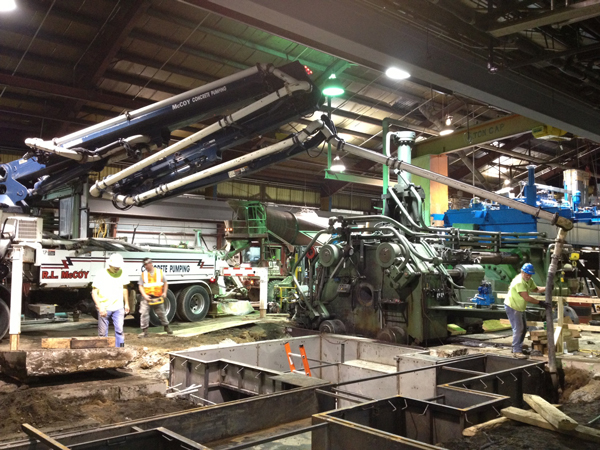

Gary Brown, Gerente de Operaciones de R.L. McCoy, denomina a sus tres bombas de concreto S 31 XT Schwing con plumas telescópicas de cinco secciones los "verdaderos sustentos" por su alta utilización. Con una baja altura de despliegue de 18'8", esta bomba de 31 metros puede trabajar dentro de las áreas industriales de Indianápolis donde la readaptación de las plantas automotrices es común. "Los clientes la solicitan", dice Gary, y cuando las bombas no se dedican a obras especializadas, se pueden usar en obras residenciales y comerciales. "Las mantengo muy ocupadas," dice Gary. "Compré la segunda bomba solo tres meses después de comprar la primera. He tenido un par de semanas en donde hubiera podido usar hasta seis". - Gary Brown, Gerente de Operaciones de R.L. McCoy
